3.3.1 Optique

L’installation européenne de radiation synchrotron (European Synchrotron Radiation Facility, ESRF [38] et [37]) est actuellement la meilleure source de lumière de troisième génération en termes de performances. Mise en service en 1992 (premiers photons), l’optique possède une périodicité 16, ce qui permet de réduire drastiquement le nombre de résonances permises. La maille suit un schéma Chasman-Green avec dispersion distribuée et des sections droites alternant faibles et grandes fonctions bétatrons (cf. Fig. 3.27). En opération, il est nécessaire de surcompenser les chromaticités à des valeurs légèrement positives. Les principaux paramètres de l’ESRF sont donnés par le tableau 3.9. L’acceptance en énergie mesurée est de ±  2%  , l’injection est réalisée au voisinage du point (x= − 19,y = 0)   mm.




Energie (GeV) 6
Circonférence (m) 844
Dispersion en énergie 1 × 10 −4
Emittance (nm.rad) 4
Chromaticités réduites 0.1  , 0.4
Point de fonctionnement 36.44,14.39
Ouverture physique (mm) − 19∕35  , ± 4
Familles hexapolaires 6
Périodicité 16



TAB. 3.9: Principaux paramètres de l’ESRF



pict

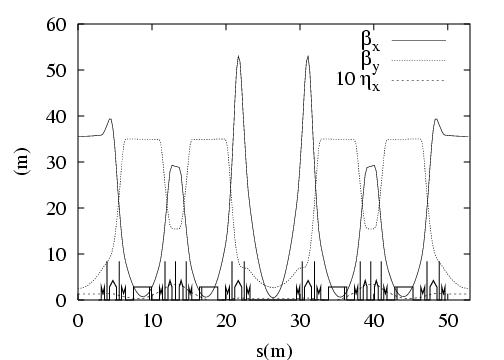

FIG. 3.27: Fonctions optiques de l’ESRF

La présente étude est restreinte aux deux jeux hexapolaires nominaux. Expérimentalement, le second semble meilleur pour un fort courant par paquet où la durée de vie est plus courte (communication personnelle de A. Ropert, 1999). Nous allons essayer de le comprendre à travers l’Analyse en Fréquence. L’intégration numérique a été effectuée avec le programme MAD version 8 [50] pour des particules on et off momemtum, sur deux fois 1 000 tours d’une machine constituée d’une seule super-période, soit 125 tours de machine réelle. Le temps d’amortissement de l’ESRF est d’environ 2 000 tours.
