5.2.1 Etalonnage de l’électrode à 45 degrés

• L’étalonnage de l’électrode dite « à 45 degrés », est réalisé au moyen d’un bump statique¹⁸ horizontal dans la première section droite de l’anneau, appelée SD1 (cf. Fig. 5.33), dont l’amplitude varie entre  mm et  mm par pas de 1 mm environ.

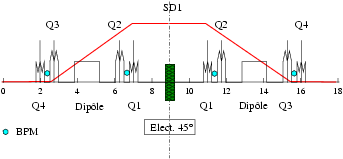

  FIG. 5.33: Bump statique dans la section droite SD1 de Super-ACO. Les BPM sont situés dans chaque quadripôle.



  Mode monopaquet (h) 4.8 I (mA) TAB. 5.14: Conditions expérimentales pour l’étalonnage avec des bumps statiques de l’électrode à 45 degrés de Super-ACO.

• Les nombres d’ondes sont rattrapés si nécessaire.
• Les onduleurs sont ouverts.
• Le couplage est augmenté à 100 % — en se mettant sur la résonance de couplage — pour allonger la durée de vie de h à h (cf. paramètres Tab. 5.14).
• Le signal lu sur l’électrode est moyenné et normalisé par le courant.
• L’amplitude du signal est plus grande pour un bump positif que négatif car l’électrode est localisée du coté extérieur de l’anneau.
• A courant nul, le signal sur l’électrode vaut en moyenne 26 (en unités arbitraires), quantité retranchée par la suite à toutes les mesures.

  FIG. 5.34: Calibration de l’électrode à 45 degrés en utilisant un bump statique horizontal. L’amplitude effective (carrés) est l’amplitude réellement donnée au faisceau alors que la deuxième courbe (cercles) correspond au signal lu sur les BPM en salle de contrôle de Super-ACO.



  FIG. 5.35: Ecart entre l’amplitude effective et celle lue sur les BPM en salle de contrôle de Super-ACO ; aux grandes amplitudes, les BPM saturent.

• La figure 5.34 donne une correspondance entre le signal normalisé par le courant lu sur l’électrode et l’amplitude du bump, alors que la figure 5.35 illustre l’écart entre l’amplitude du bump lue en salle de contrôle et l’amplitude effective du bump statique :
  • Entre -4 et 2 mm, les valeurs du bump lues sur la console et sur l’électrode correspondent parfaitement.
  • Au-delà de 2 mm, on observe des différences jusqu’à 0.5 mm et une saturation à partir de 8.9 mm.
  • Pour des bumps négatifs, les écarts sont plus importants puisque pour un bump de -8 mm, on lit un déplacement d’orbite fermée de -7 mm, soit un écart de 1 mm ; la saturation est atteinte pour -8.84 mm.
  • A grande amplitude, l’électronique n’est pas symétrique pour des bumps positifs et négatifs.
• La relation entre l’amplitude () et le signal normalisé () de l’électrode à 45 degrés suit une loi quasi-linéaire entre -7 et +6 mm :

  (5.20)
