3.1.1 Optique

La maille standard de SOLEIL est construite sur une structure dite Chasman-Green modiﬁée⁴ (APD SOLEIL, 1999) avec dispersion répartie⁵. Les principales caractéristiques et les fonctions optiques de la machine sont données par le tableau 3.1 et la ﬁgure 3.1. Pour cette étude, la maille de SOLEIL est sans défaut avec sa 4-périodicité. Les chromaticités naturelles sont parfaitement compensées. Les calculs ont été faits pour des particules ayant l’énergie nominale de la machine.


Energie (GeV)	$2.5$
Circonférence (m)	$337$
Point de fonctionnement	$18.28$ , $8.38$
Chromaticités réd. nat.	$− 3.01$ , $− 2.66$
Dispersion en énergie	$9.24 × 10−4$
Emittance horiz. (nm.rad)	$3$
Ouverture physique (mm)	$± 35, ±6.5$
Familles hexapolaires	8
Périodicité	4

TAB. 3.1:

Principaux paramètres de SOLEIL (APD, 1999).

pict

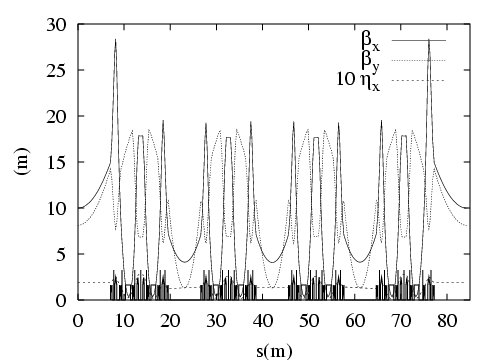

FIG. 3.1:

Fonctions optiques pour une maille de SOLEIL.
