5.1.2 Application à Super-ACO

La machine Super-ACO dispose de correcteurs, verticaux (dans les quadripôles défocalisant, i.e. les familles Q1 et Q4) et horizontaux (dans les quadripôles focalisant, i.e. les familles Q2 et Q3). De plus, il existe autres correcteurs horizontaux, chacun situé dans un dipôle (non utilisés dans la présente étude⁵ ).

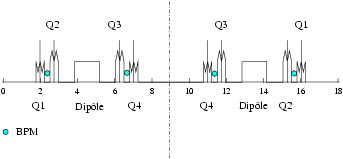

Les BPM composés de quatre électrodes se trouvent dans chacun des doublets de quadripôles (cf. maille Fig. 5.1).

Je rappelle qu’une des spécificités de Super-ACO tient dans ses quadripôles combinés : dans chaque quadripôle (Q), il y a aussi un hexapôle (H) possédant un terme décapolaire important simulé par une lentille décapolaire (LD) et un correcteur dipolaire (cf. Fig. 5.2). Nous verrons plus tard (cf. section 5.1.6) que le fait d’avoir plusieurs composantes multipolaires et un correcteur dans un même élément physique peut compliquer la physique de l’anneau et l’interprétation des données.

FIG. 5.2: Schéma équivalent d’un quadripôle combiné de Super-ACO. Un quadripôle () contient, en plus du gradient quadripolaire, une lentille décapolaire (), un hexapôle ( ) et une bobine dipolaire appelée correcteur.

5.1.2.1 Procédure adoptée

La version actuelle de LOCO ne peut pas être utilisée de manière automatique : les itérations sont faites manuellement jusqu’à ce que la convergence soit atteinte. Généralement, trois à quatre itérations suffisent. La procédure d’utilisation du programme LOCO résulte d’une discussion avec J. Safranek (SLAC), D. Robin (ALS) et C. Steier (ALS).

Hexapôles éteints

1. Ajuster les gains des correcteurs.
2. Ajouter les gradients quadripolaires.
3. Ajouter les gains des BPM.
4. Ajouter tout le reste.

Hexapôles allumés

1. Partir des gradients trouvés précédemment.
2. Ajuster les gains des correcteurs.
3. Ajouter les gradients de hexapôles.
4. Ajouter les gains des BPM.
5. Ajouter tout le reste.
